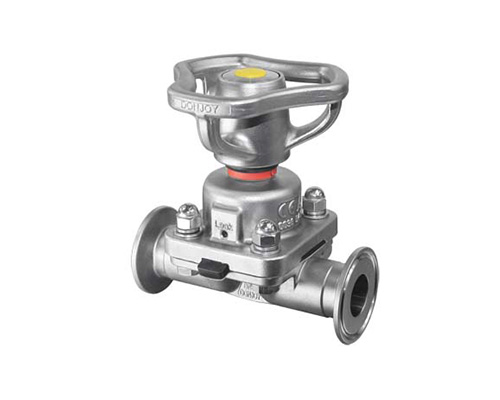

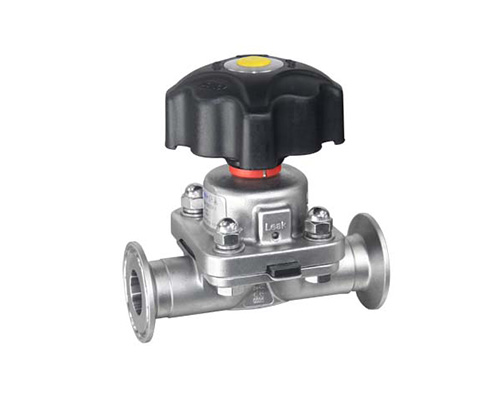

第三代高潔凈隔膜閥

新一代隔膜閥

DONJOY公司在2015對所有的隔膜閥進行了全面的技術升級，升級后的設計更符合GMP、ASME BPE，EHEDG以及3A的高潔凈技術要求。尤其對死角處理達到≤1D到≤3D要求。

工作原理

手動或氣動操作，專門應用于制藥工業中的衛生和無菌過程。該閥門非常適用于流體控制和開/關的任務。膜片提供閥體密封和閥座密封。里面沒有路徑通到外部環境，所以該隔膜閥適用于無菌過程。當閥門關閉時，支撐膜片的壓力墊朝閥體上的密封面移動。當壓力板移動 時，膜片彎曲，被迫推向閥體中心的閥座區域，因此關閉了通向閥體的流體路徑。閥體和壓力板的相互關系，防止了膜片的擠壓。該閥門可以手動也可以氣動操作，也可以通過控制器和電磁閥控制。

技術規格

◎規格：1"-4",DN25-DN100
◎壓力：10bar（145 PSI）
◎材質：ASTM 316L,1.4404,1.4435 NB2 Fe＜0.5%
◎溫度：-30℃ 至 150℃(根據膜片材質)
◎連接：卡箍、焊接、螺紋,3A BPE DIN SMS IDF ISO

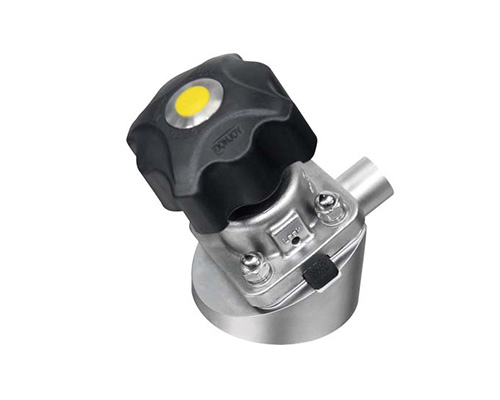

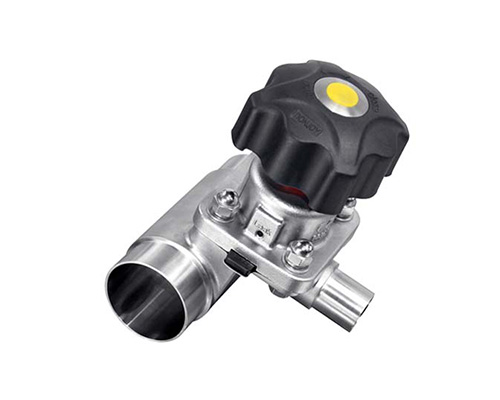

◎閥體結構：直通、三通、U型三通、罐底閥、多通道隔膜閥
◎膜片材料：EPDM+PTFE(雙層)/EPDM/Silicon/FPM(Viton)
◎認證：3A-18-03，PED 97/23 EC,,FDA177.2600

文件	描述	語言	大小
隔膜閥	直通、三通、多通，手動、氣動、電動等各種形式隔膜閥	中文	10.51MB
閥門控制器	包含，閥門定位器、閥門控制單元、閥門位置反饋器	中文	4.66MB
徑向隔膜閥	直通、三通、多通，手動、氣動、電動等各種形式隔膜閥	中文	4.27MB
